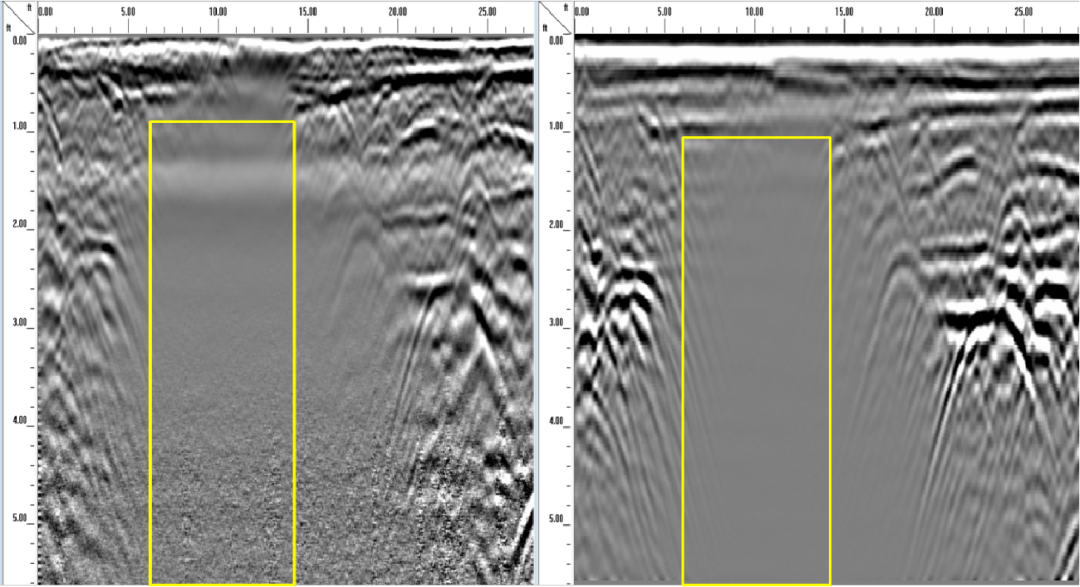

HyperStacking 超疊加技術 HyperStacking（超疊加技術）是GSSI公司在其實時采樣（RTS）技術基礎上為探地雷達領域開發的一項創新專利技術，其核心在于通過多掃描信號疊加處理提升探測性能，主要應用于市政工程管線探測、淺層地質調查等領域。 該技術最早于2019年隨200MHz數字化天線系統推出，2024年進一步應用于UtilityScan HS系列設備中，成為GSSI新一代探地雷達的標志性技術。 核心技術點解析 多掃描信號疊加處理 超疊加技術（HyperStacking）通過實時平均疊加多個獨立掃描結果，有效降低隨機噪聲干擾，提升信噪比。 這種處理方法能讓微弱信號得以增強，同時保留有效反射波特征 射頻噪聲抑制機制 采用專利算法對環境中50/60Hz等工頻干擾進行智能過濾，在復雜電磁環境下仍能保持數據穩定性。 深度分辨率優化 與傳統天線相比，HyperStacking實現了更大的穿透深度和更高的縱向分辨率。測試數據顯示其對非金屬管線的識別能力提升顯著。 實時處理架構 在保持傳統RTS技術測量速度的同時，通過硬件加速實現實時數據疊加處理，避免后期處理帶來的時效損耗。 實際案例評測 實驗目的：驗證以下兩種技術應用于雷達數據的對比 ETS 等效時間采樣：一次掃描采集一個數據樣本。 ETS采樣優點（低成本，數據采集可以用音頻波段電子設備完成）缺點（如果時機不完美，會產生抖動，噪聲） HS 超疊加技術：實時采樣（RTS）的一種，一次掃描采集多個數據樣本。 RTS采樣優點（可以在一次 ETS 掃描的時間內將多個掃描平均到一起）缺點（成本、功率……） 而超疊加技術（HyperStacking）只需要幾個發射周期，即可完成相同保真度的GPR掃描，然后將這些掃描結果“疊加”（求平均）在一起，所需的時間僅為 ETS 一次掃描的時間。 注：圖中綠色標線為理論上可以達到的最佳值 HS與RTS有什么不同 RTS 已經存在了幾十年。 由于采用了抖動融合技術，因此不會產生自感應噪聲或自干擾。 即人字形（摩爾紋）自感應帶寬現在可以在很高的 PRF 下運行，而且仍然符合標準。 HS 是 RTS 的一個子類，其中包含抖動融合技術擴展能量，以充分利用 FCC 限制。

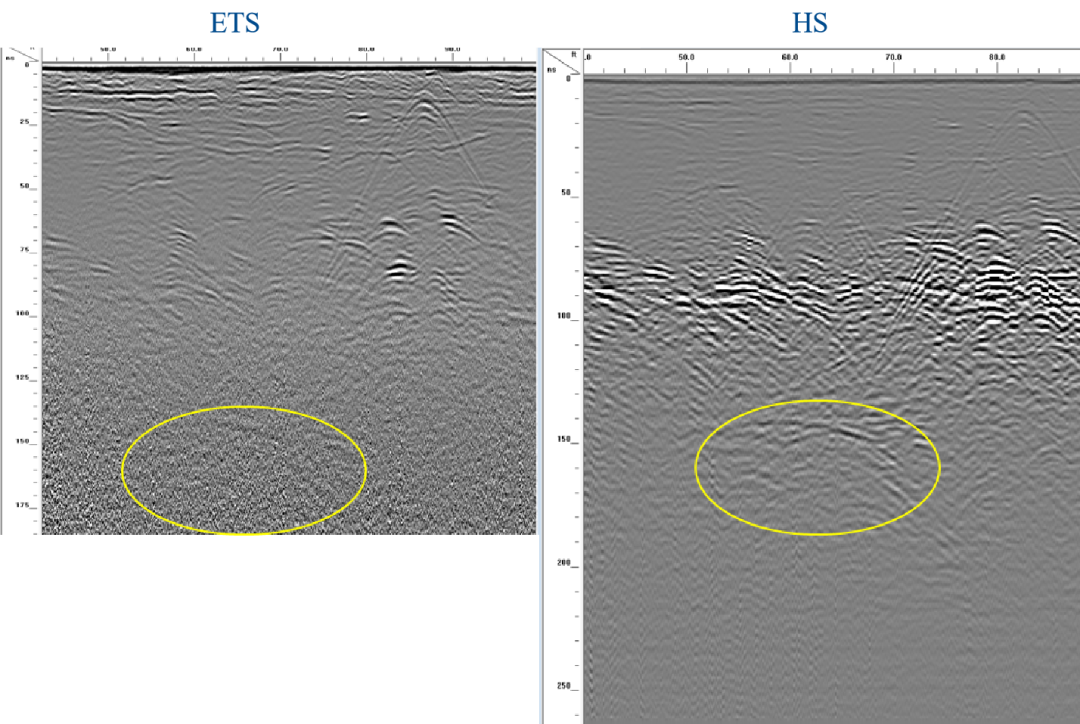

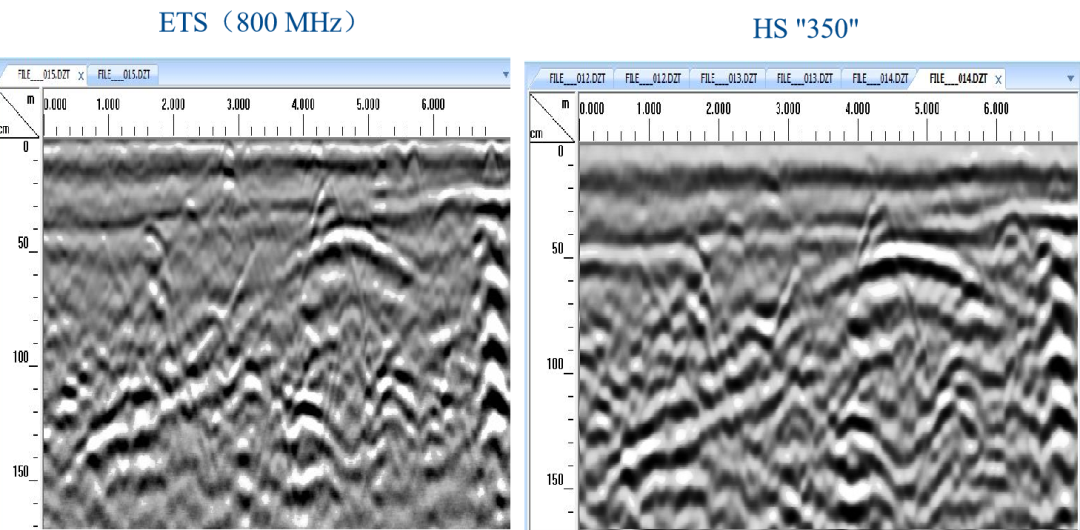

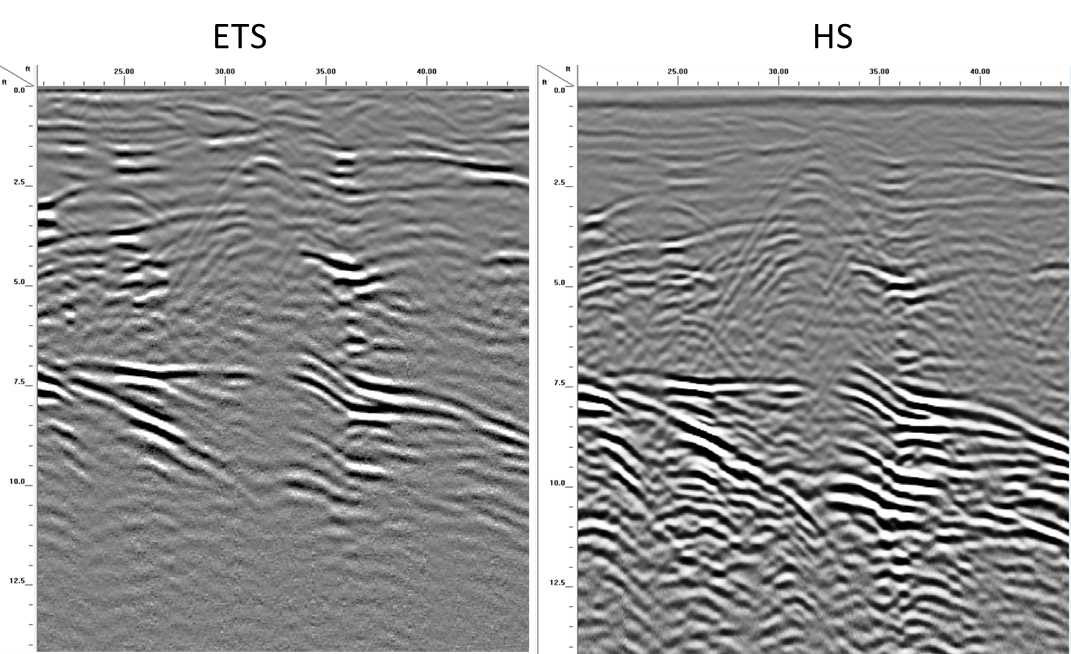

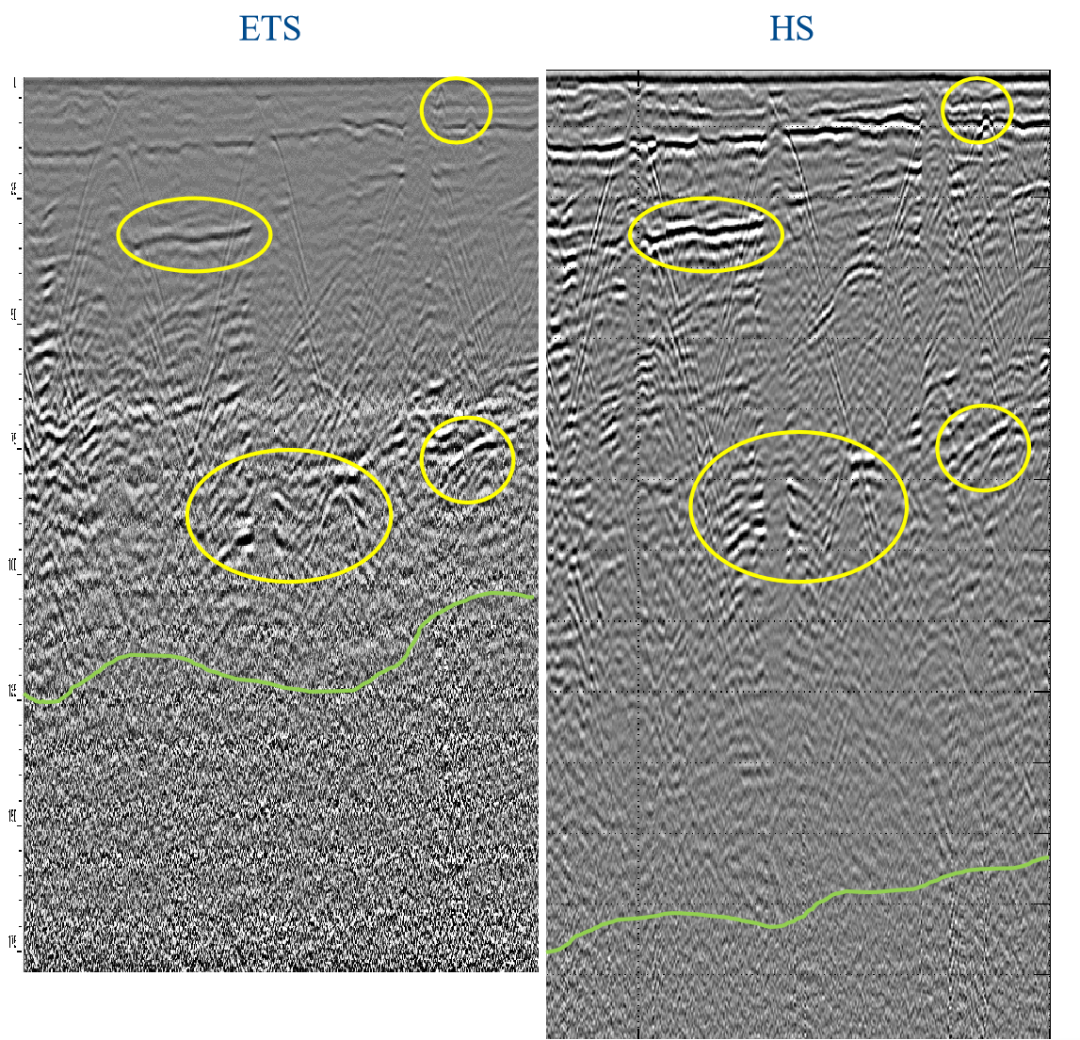

測試方法： 在同一測線上，使用相同的推車，使用相同的頻率（400MHz），以相同的處理過程 在低/高電導率土壤，以及高噪聲環境下 分別從ETS和HS系統中采集數據。 低電導率土壤掃描對比如下 淺層深度（高分辨率）

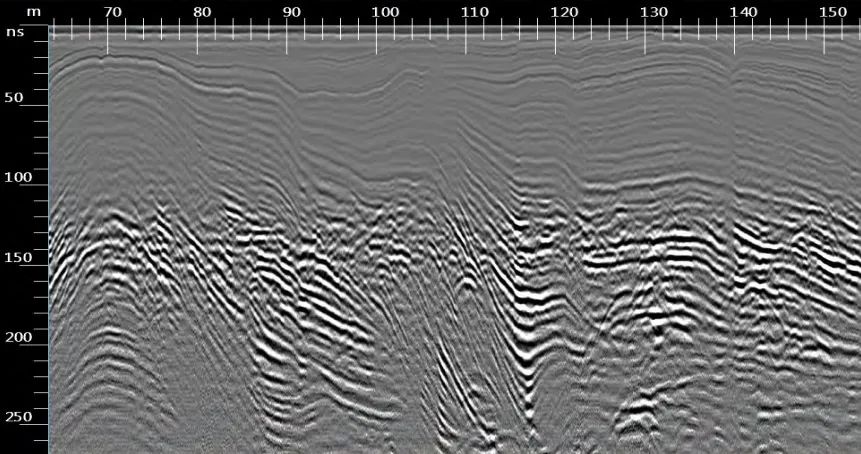

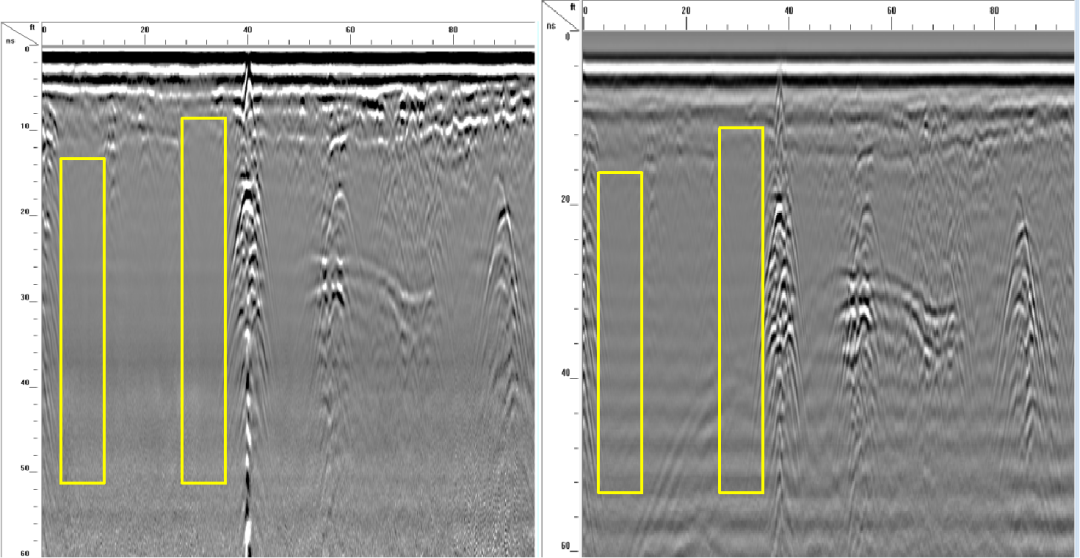

高電導率土壤掃描對比如下

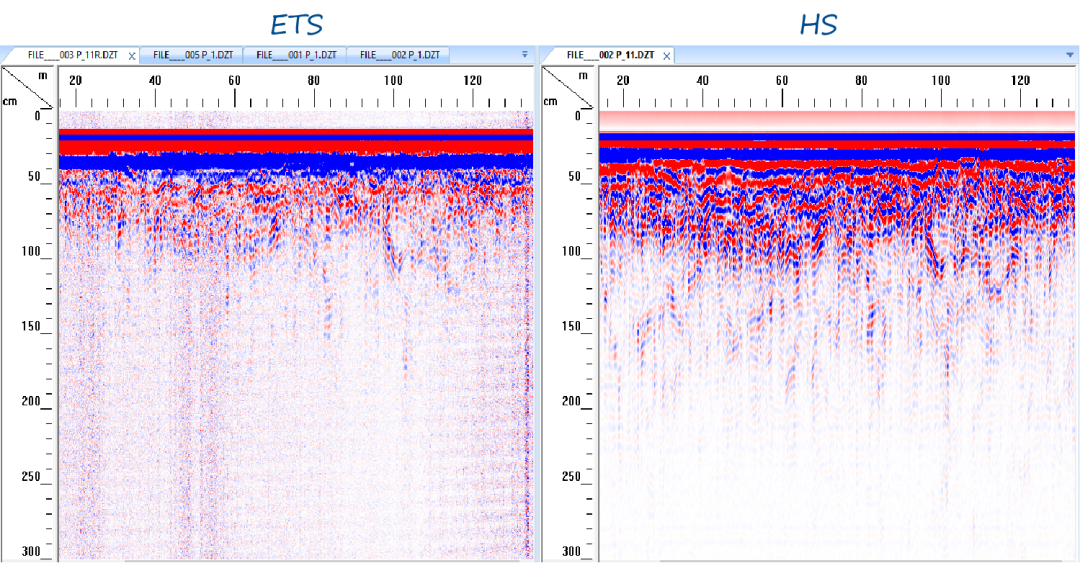

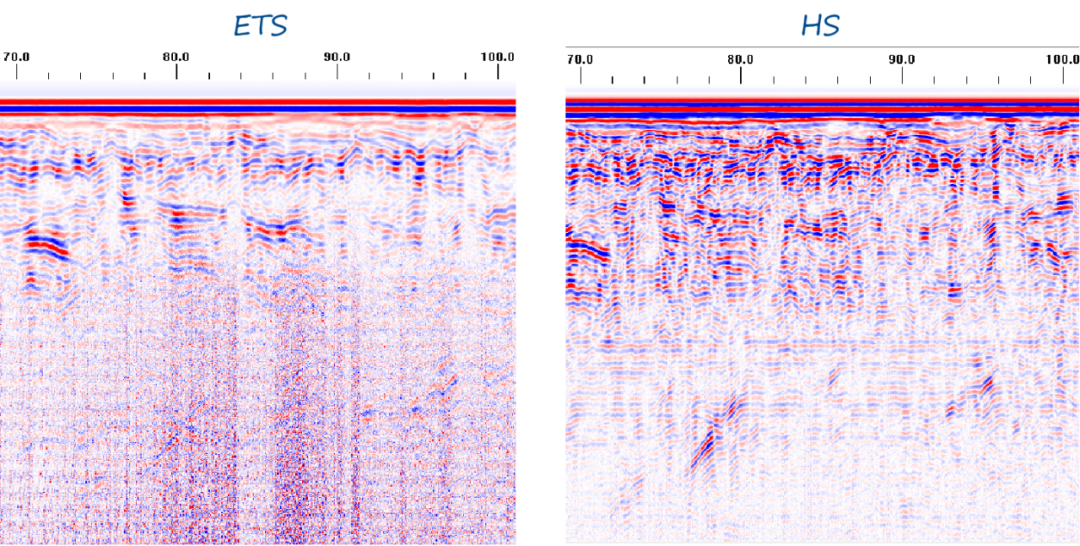

高噪聲環境（信號塔附近）掃描對比如下
實驗結論： 低流失土壤環境下 HS的穿透深度明顯高于ETS系統。 HS可以將弱目標反射可以從噪聲中分離出來。 高流失土壤環境下 HS的性能與ETS大致相同。 強干擾環境下 （廣播、蜂窩網絡等）兩者盡沒，需進行更多隨機化和平均化采樣。
HS與ETS的對比分析 對比維度 HS技術 ETS技術 穿透深度 提升30%-50%（如12米市政管線探測） 受限于介質損耗和噪聲干擾 數據質量 背景噪聲抑制能力更強，圖像更清晰 易受射頻干擾產生偽影 適用場景 支持金屬/非金屬混合管線識別 對非金屬目標靈敏度較低 操作效率 實時處理無需后置疊加 需后期軟件處理提升信噪比 硬件成本 專利技術導致設備單價較高 傳統架構成本相對較低 應用價值與發展前景 超疊加（HyperStacking）技術已經成功在全球數千套GSSI設備中得到了驗證，代表了GSSI未來的技術趨勢，在隧道檢測、地下病害探測等領域展現了不俗的優勢。 未來超疊加（HyperStacking）技術會應用于更多頻率種類的天線，代表著探地雷達向智能化、精細化發展的方向。 全球專業檢測解決方案 整合服務商 www.alannabailey.com 400 700 9998
